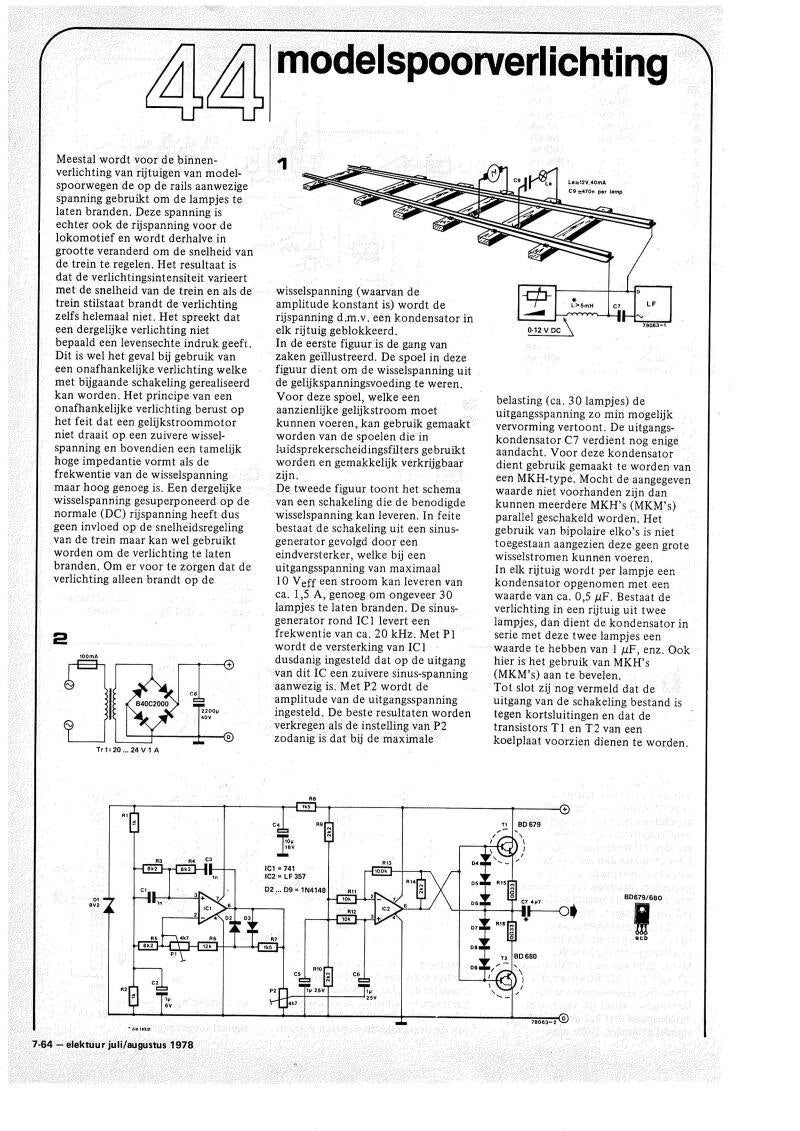

Jaren geleden heb ik een HF/LF (19 kHz) treinverlichting gemaakt.

Deze frequentie is voor de mens niet hoorbaar, mogelijk hebben dieren / b.v. honden wel last van deze toon.

Met deze schakeling branden de wagonlampjes constant.

Deze schakeling is voor een analoge dc baan.

Met een scoop kan de treinverlichting afgeregeld worden.

Mijn modelbaan bestaat uit twee gescheiden banen.

Een baan met keerlussen en daar omheen een ovale baan zonder keerlussen.

Met de LF/HF treinverlichting voedt ik twee banen en ik heb daarom twee spoelen en twee condensatoren toegepast.

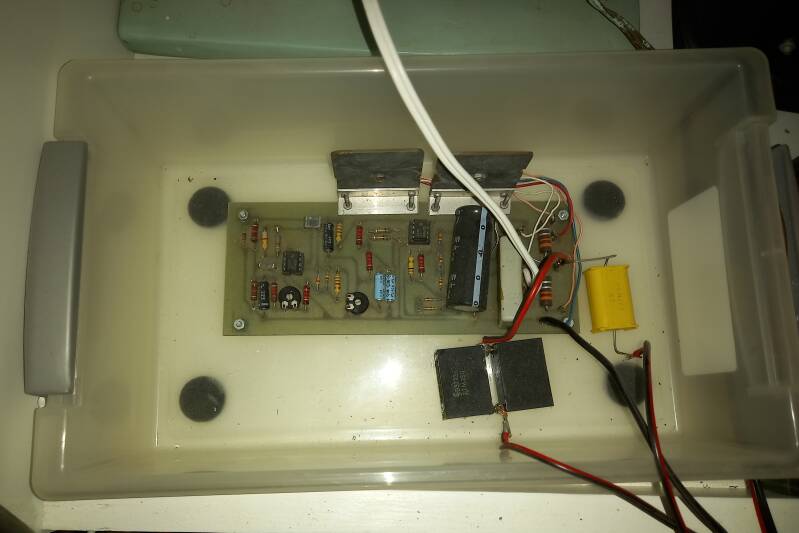

De uitgangscondensatoren en de spoelen zijn niet op de printplaat gemonteerd.

De uitgangscondensatoren liggen gewoon los in het bakje.

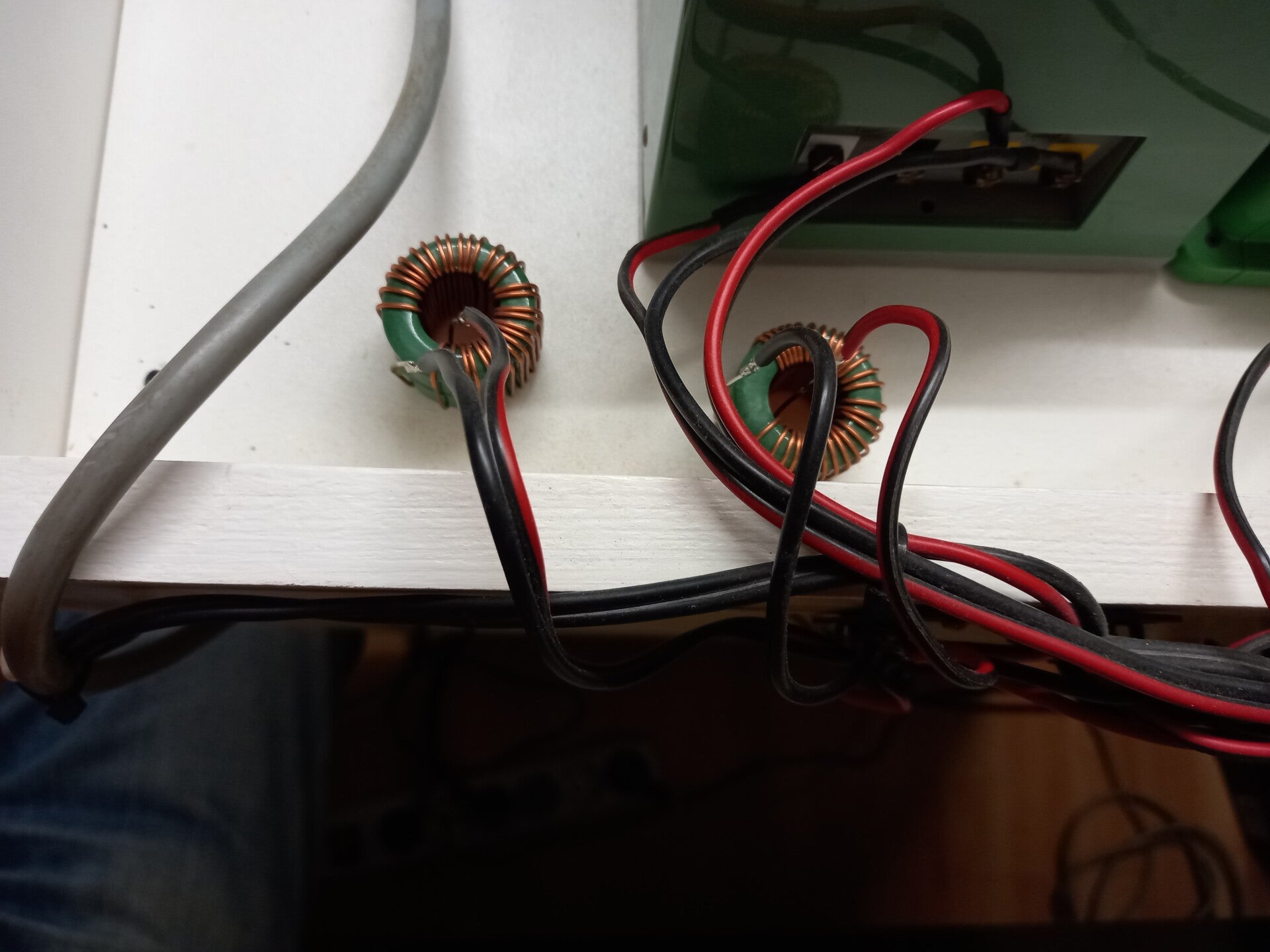

De twee spoelen liggen gewoon los op een kastje.

De eindtransistoren zijn gemonteerd op een koelplaatjes, de transistoren zijn met korte draadjes verbonden met de printplaat.

De spoelen heb ik bij Conrad gekocht.

De waarde is 10 mH, max 6 Amp

Bestelnummer 534447

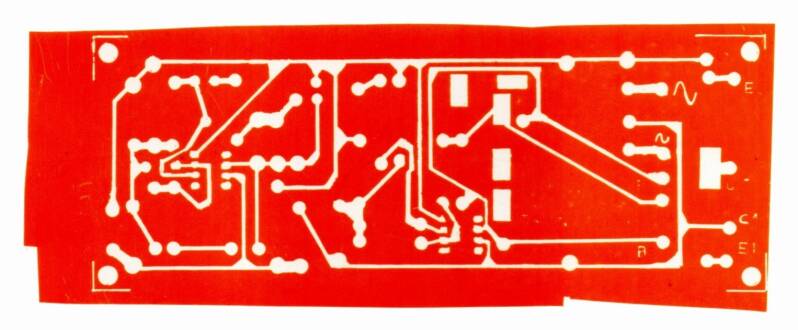

De printlayout van de bottom zijde.

De lengte van de print is 16,2 cm, de breedte is 6,1 cm, gemeten aan getekende hoekpuntjes.

Met een scoop kan de treinverlichting afgeregeld worden.

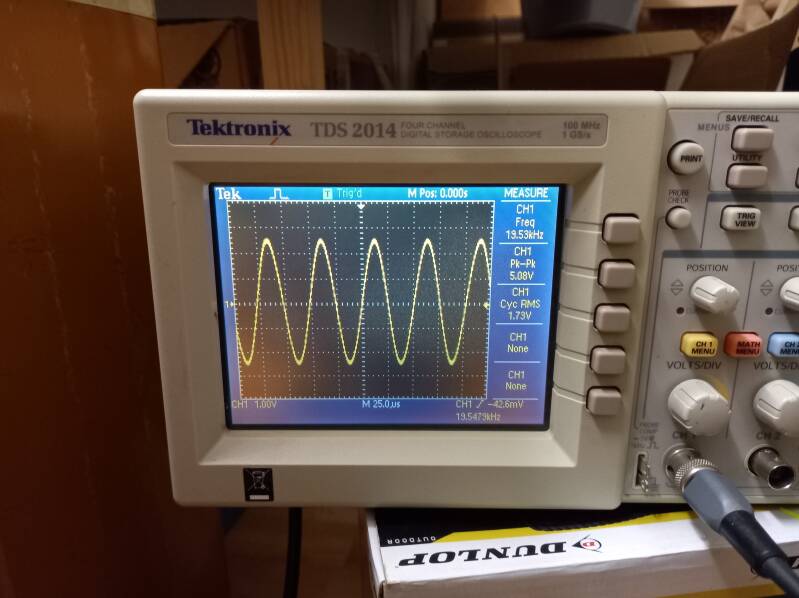

Scoopbeeld 5 V pp gemeten op ic1, dit signaal moet een zuivere sinus zijn.

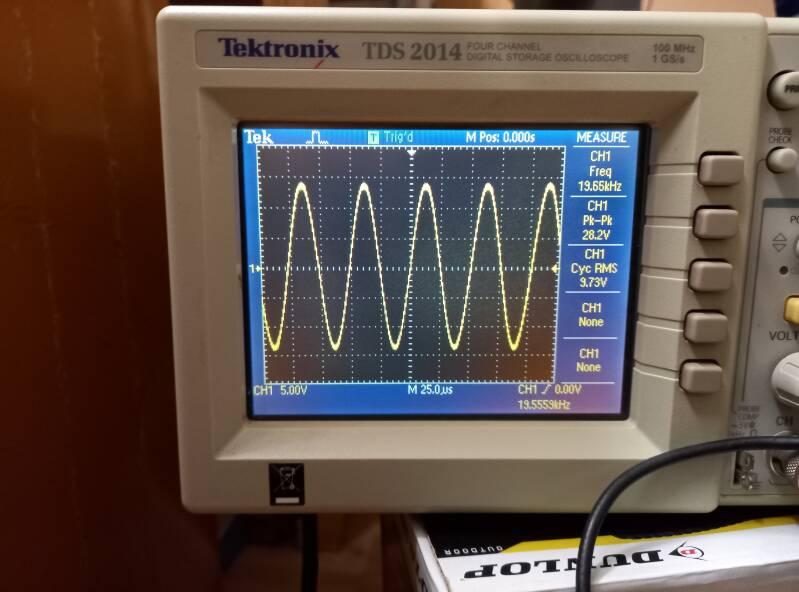

de 28 Vpp is op de rails gemeten.

Spectrumanalyzer, het gaat om het rode signaal, 19 kHz signaal.
