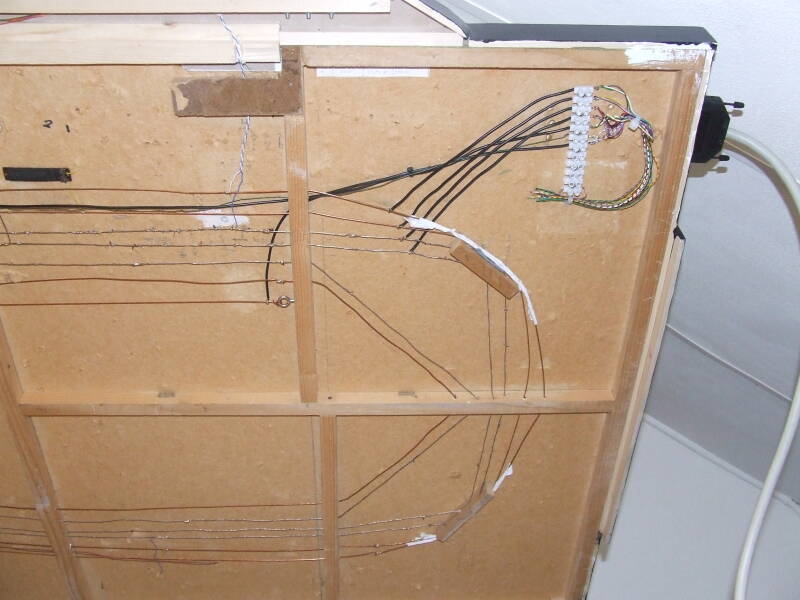

Op de linkerfoto zijn de ringleidingen te zien.

Deze bestaan o.a. uit gestripte 1.5 mm vd schakeldraad.

ringleidingfunctie

1 DC voor de buitenbaan

2 DC voor de binnenbaan

3 0 nulleider voor de DC en AC wissels

4 AC voor de wissels

5 AC voor de verlichting van de huisjes

6 AC voor de verlichting van de openbare verlichting

7 O nulleider voor de verlichting

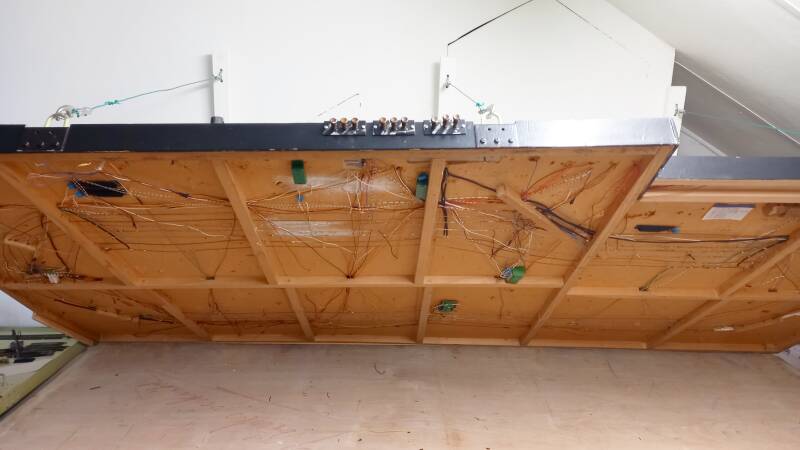

Deze plaat is ongeveer 50 jaar geleden door mijn vader gemaakt.

Duidelijk zijn de Fleischmann weerstanden te zien.

Als de trein in een baanvak komt met aangesloten weerstanden dan zal de trein langzamer gaan rijden bv bij het nadere van een station.

Parallel over de weerstanden zijn condensatoren geplaatst.

Mijn baan heeft een elektronische (HF) treinverlichting, door de HF stroom door de condensatoren te leiden doven bij het naderen van de stations de wagonlampjes amper.

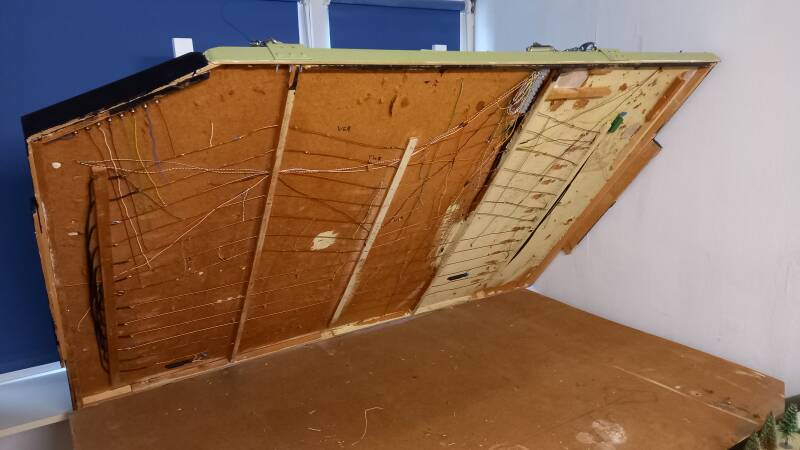

De onderkant van de kleine plaat, rond 1972 door onze vader gemaakt.

De ringleidingen zijn duidelijk te zien.
