Portaalkraan

Ontdek de veelzijdigheid van een portaalkraan op uw modelbaan.

Deze pagina is uw startpunt om te begrijpen wat een portaalkraan kan toevoegen aan uw modelspoorwereld.

Laat u inspireren en zie hoe dit functionele accessoire uw modelbaan tot leven brengt.

De Trix Meccano-portaalkraan is geautomatiseerd met behulp van een Arduino en een aantal sensoren.
Met een schakelaar kan de kraan in handbediening worden gezet, maar door deze om te zetten kan hij ook volledig automatisch functioneren.
De takel werkt via een telmechanisme: op de as van de takelmotor is een schijfje met kleine gaatjes gemonteerd, waardoor de Arduino lichtimpulsen kan tellen en zo de beweging nauwkeurig kan volgen.
Het wagentje beïnvloedt twee sensoren. Boven het grote tandwiel is de linker sensor duidelijk zichtbaar; aan de rechterzijde van de kraan bevindt zich de tweede sensor.
Wanneer het wagentje één van deze sensoren bereikt, wordt de motorspanning automatisch omgepoold zodat het wagentje van richting verandert.
De Arduino-code staat in het bijbehorende pdf-document.

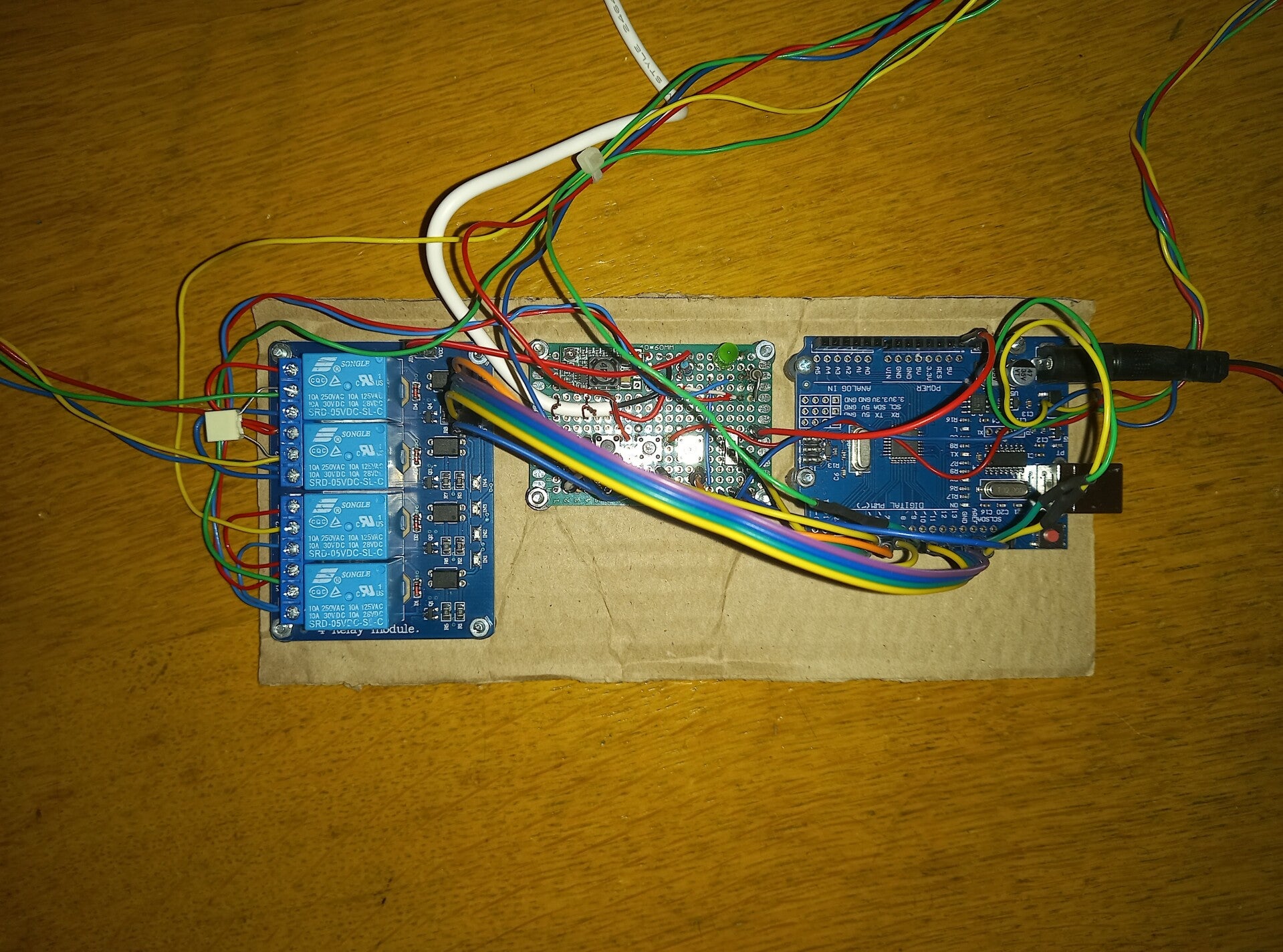

De printplaat heeft vijf schakelaars.

Vier drukknopjes om de kraan met de hand te bedienen en een schakelaar om de kraan automatisch te laten werken.

Deze pulsen kunnen geteld worden.

Als de takel op de bovenste positie is, dan staat de teller op 62.

Als de takel op de onderste positie is, dan staat de teller op 0.

De beschrijving van de Arduino sketch staat hieronder:
